در صنعت ساخت‌وساز مدرن، قالب فلزی بتن به‌عنوان یکی از مؤلفه‌های کلیدی در اجرای سازه‌های مرتفع و پیچیده شناخته میشود. یکی از پیشرفته‌ترین روش‌های استفاده از این نوع قالب، سیستم قالب بتن بالا رونده است؛ روشی که با اتکا به فناوری‌های هیدرولیکی و طراحی مهندسی دقیق، امکان اجرای مستمر دیواره‌ها و هسته‌های مرکزی ساختمان‌های بلند را بدون نیاز به داربست فراهم می‌سازد.
مفهوم قالب بتن بالا رونده و جایگاه قالب فلزی بتن
تعریف قالب بالا رونده
قالب بتن بالا رونده سیستمی است که به تدریج هم‌زمان با پیشروی ستون یا دیواره بتنی، قالب‌ها به صورت مکانیزه (هیدرولیک، جک یا اصطکاکی) بالا کشیده می‌شوند یا مونتاژ مجدد می‌گردند.
چرا قالب فلزی بتن انتخاب میشود؟
- مقاومت بالا در برابر نیروی جانبی فشار بتن تازه
- دقت قالب‌بندی بالا و سطح نهایی مطلوب
- قابلیت تکرار بالا در پروژه‌های مشابه
- طول عمر بالا و مقاومت در برابر خوردگی
- وزن قابل کنترل با طراحی مهندسی
به همین دلیل، سیستم قالب بالا رونده معمولاً بر پایه قالب فلزی بتن ساخته میشود.
انواع سیستم‌های قالب بالا رونده
در عمل، چند نوع سیستم بالا رونده وجود دارد که هر کدام ممکن است از قالب فلزی بتن استفاده کنند:
- سیستم اتکایی مستقل (Self-Supporting Climbing Formwork): قالب به همراه سازه خود ایستا بوده و نیازی به داربست خارجی ندارد.
- سیستم طناب‌دار (Rope-Climbing): قالب با کمک سیستم طناب یا کابل و موتور به بالا کشیده میشود.
- سیستم جکی (Hydraulic Jacking): قالب به وسیله جک‌های هیدرولیکی به بالا رانده میشود.
- سیستم ترکیبی (Hybrid): ترکیب روش‌های فوق برای شرایط ویژه سازه.

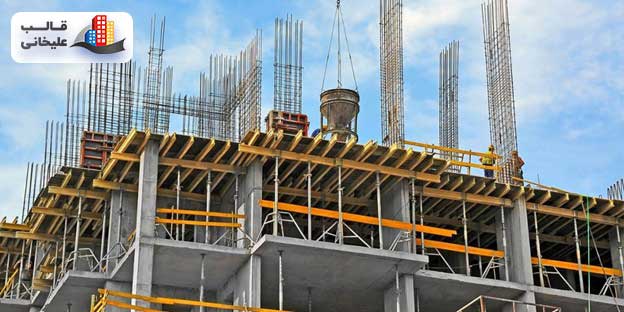

قالب بتن بالا رونده چگونه عمل میکند؟
در این بخش، فرآیند عملکرد قالب بتن بالا رونده را مرحله به مرحله بررسی می‌کنیم.
برنامه‌ریزی و طراحی اولیه
- تحلیل سازه و بارگذاری: قبل از اجرای قالب، باید بارهای استاتیک و دینامیک ناشی از بتن تازه و لرزش‌ها بررسی شود.
- طراحی قالب فلزی بتن: ابعاد، اتصالات، ضخامت ورق‌ها، نوع پوشش ضدخوردگی و نقاط انتقال بار تعیین می‌شوند.
- تعیین نقطه شروع و مراحل بالا آوردن: شیب، فواصل هر حرکت، سرعت بالا آمدن و زمان بتن‌ریزی تعریف میشود.
- ایمن‌سازی و دسترسی کاری: مسیرهای عبور، نردبان‌ها، محورها و سیستم ایمنی پرسنل طراحی می‌گردد.
اجرای مرحله اول قالب‌بندی
- قالب فلزی بتن به صورت یکپارچه یا در بخش‌های مدولار روی بستر پایه نصب میشود.
- اتصالات ویژه بین پانل‌ها (پین، بولت، گیره) برقرار می‌شوند.
- مسیر جابجایی قالب‌ها (گایدریل یا قید راهنما) آماده میشود.
بتن‌ریزی و گیرش اولیه
- بتن با تکنیک‌های معمول ریخته میشود و زمان کافی برای گیرش اولیه در نظر گرفته میشود.
- کنترل کیفیت بتن (نسبت آب به سیمان، ویبره، دما و ترک‌های حرارتی) دقیق صورت می‌گیرد.
- سطح قالب فلزی بتن باید به خوبی از لحاظ نشت، تراز و آب‌بندی کنترل شود.
بالا بردن قالب
- پس از این که بتن به مقاومت مورد نظر رسید، قالب توسط سیستم جک، طناب یا دستگاه خودکار بالا برده میشود.
- در هنگام حرکت قالب، بارهای جانبی و مازاد وارد شده بر قالب فلزی بتن باید تحلیل شده و کنترل گردد.
- ممکن است فاصله ارتفاع حرکت مرحله‌ای (مثلاً ۳ تا ۵ متر) تعیین شده باشد که براساس نوع سازه متفاوت است.
آماده‌سازی مرحله بعد
- پس از بالا بردن قالب، فاصله و هم‌پوشانی ها بررسی میشود و اتصالات مجدد انجام می‌گیرد.
- مجدداً کنترل‌ها شامل تراز، آب‌بندی و چکشیابی قالب انجام میشود.
- بتن‌ریزی مرحله بعد آغاز می‌گردد و فرآیند تا ارتفاع نهایی تکرار میشود.

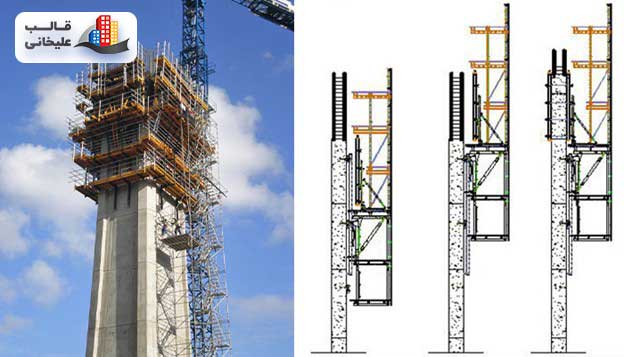

مزایا و محدودیت‌های استفاده از قالب بالا رونده
مزایا
- سرعت و بهره‌وری بالا: حذف نیاز به داربست‌های موقت و جابجایی مداوم، زمان اجرای سازه را به شدت کاهش می‌دهد.
- کیفیت سطح نهایی بهتر: قالب فلزی بتن با دقت بالا و به سطح صاف اجرا میشود، که پس از برداشتن، سطح صافی از بتن خواهید داشت.
- صرفه‌جویی در نیروی انسانی: نیاز به نیروی کار برای جابجایی در ارتفاع کمتر خواهد بود.
- ایمنی بالاتر: کاهش مراحل نردبانی و داربست موجب کم شدن خطرات کارگران میشود.
- دوستدار محیط زیست و کاهش پسماند: استفاده مجدد قالب فلزی بتن و کاهش مصالح موقت.
محدودیت‌ها و چالش‌ها
- هزینه ابتدایی بالا: تجهیز به سیستم جک، قطعات مخصوص و طراحی قالب هزینه اولیه را افزایش می‌دهد.
- محدودیت ارتفاع و کاربری: در سازه‌های نامتقارن یا با پیچیدگی زیاد، اعمال سیستم بالا رونده دشوار است.
- نیاز به مهندسی دقیق: اگر تحلیل بارها و حرکات قالب درست انجام نشود، ممکن است شکست قالب یا آسیب به سازه رخ دهد.
- نگهداری و خوردگی قالب فلزی بتن: فولاد معرض رطوبت و عوامل خورنده باید پوشش‌دهی و مراقبت شود.
- تعویض قطعات و تعمیرات: پانل‌ها و اتصالات باید در طول پروژه بررسی و تعمیر شوند که اگر طراحی ضعیف باشد، زمان‌بر خواهد بود.
نکات اجرایی و فنی برای موفقیت پروژه
انتخاب جنس مناسب قالب کناری
انتخاب فولاد با مقاومت بالا یا آلیاژ آلومینیوم سبک ولی مقاوم، ضمن اینکه وزن قالب فلزی بتن را کاهش می‌دهد، باید از لحاظ خستگی و عملکرد در چرخه‌های مکرر نیز بررسی شود.
کنترل دقیق تغییر شکل و خیز قالب
در هر مرحله بالا آوردن، باید خیز و دیفُرم قالب‌ها اندازه‌گیری شود. معیارهای مجاز تغییر شکل باید در طرح تعریف شود، مثلاً کمتر ازmm ۳ تا mm ۵ در طول ارتفاع.
طراحی اتصالات ایمن و مدولار
اتصالات پنل‌ها به گونه‌ای طراحی شوند که باز و بسته شدن سریع داشته باشند و در عین حال بار محوری و جانبی را تحمل کنند.
سیستم مانیتورینگ و حسگرها
در پروژه‌های پیشرفته از حسگرهایی مانند کرنش‌سنج، شتاب‌سنج و سنسور فشار استفاده میشود تا نیروهای وارده بر قالب فلزی بتن و ساختار را لحظه‌ای کنترل کنند.
چند مثال کاربردی
فرض کنید در یک برج ۱۲۰ متری بخواهیم دیواره بتنی مرکزی را با استفاده از قالب بالا رونده اجرا کنیم:
۱. طراحی قالب فلزی بتن به صورت ماژولار با ارتفاع هر ماژول مثلاً ۴ متر انجام میشود.
۲. فرآیند بتن‌ریزی به صورت پله‌ای در هر طبقه پیش می‌رود.
۳. پس از گیرش مناسب در ارتفاع معادل ۴ متر، قالب با جک‌های هیدرولیک به بالا رانده میشود.
۴. کنترل‌های کیفیت، حسگرها و نظارت بر خیز قالب در هر مرحله به شدت دنبال میشود.
۵. اجرای متوالی تا رسیدن به ارتفاع نهایی، همراه با بررسی‌های صارم فنی.
در چنین پروژه‌ای، تکرار موفق استفاده از قالب فلزی بتن با طراحی دقیق تعیین‌کننده موفقیت یا شکست فرآیند است.
نتیجه‌گیری
در این مقاله عمیق و فنی، بررسی کردیم که قالب فلزی بتن در سیستم قالب بالا رونده چگونه نقش بسیار حیاتی دارد. طراحی مهندسی، انتخاب مواد، کنترل تغییرشکل، زمان‌بندی دقیق و استفاده از حسگرها از الزامات اجرای موفق هستند. با انتخاب مناسب قالب فلزی بتن و اجرای دقیق مراحل بالا رونده، می‌توان سرعت ساخت، ایمنی و کیفیت نهایی سازه را به میزان چشمگیری ارتقاء داد. در پروژه‌های بلند یا سازه‌های پیچیده، همکاری با تولیدکننده‌ای معتبر مثل جک و قالب علیخانی می‌تواند تضمین کننده موفقیت طرح شما باشد.
