آرماتور بندی فونداسیون، یکی از حیاتیترین مراحل در ساخت هر سازه بتنی مسلح است. اهمیت این مرحله از آن جهت است که تمام بارهای ساختمان، از جمله بار مرده، بار زنده و نیروهای جانبی مانند زلزله و باد، از طریق فونداسیون به زمین منتقل میشوند. هرگونه خطا در طراحی یا اجرای آرماتور بندی میتواند منجر به ترکخوردگی، نشست نامتوازن یا حتی شکست فونداسیون شود. بتن به تنهایی مقاومت کششی بالایی ندارد و بدون میلگرد، در برابر نیروهای کششی شکننده است. آرماتور بندی فونداسیون، این ضعف را جبران کرده و یک شبکه مقاوم در داخل بتن ایجاد میکند. به همین دلیل، دقت در محاسبات و اجرای میلگردها برای دوام و ایمنی ساختمان حیاتی است.

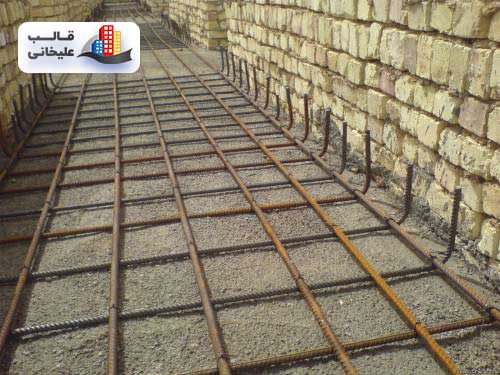

آرماتور بندی فونداسیون
آرماتور بندی فونداسیون نه تنها وظیفه انتقال بار ساختمان به زمین را بر عهده دارد، بلکه نقش بسزایی در یکپارچگی سازه دارد. بدون شبکه فولادی منظم، فونداسیون نمیتواند نیروهای کششی و برشی ناشی از تغییرات بار و زمین را تحمل کند. از آنجایی که فونداسیون زیر تمام سازه قرار دارد، کوچکترین نقص میتواند به کل ساختمان آسیب بزند. اجرای دقیق میلگردها با رعایت نقشههای سازهای و آییننامههای معتبر باعث میشود که فونداسیون در طول عمر ساختمان پایدار و مقاوم باقی بماند. این بخش از سازه همانند ستون فقرات بدن انسان عمل میکند و پایه تمام اجزای دیگر است. هرچقدر طراحی ظاهری ساختمان پیشرفته باشد، بدون آرماتور بندی دقیق، فونداسیون قادر به پشتیبانی آن نخواهد بود.
تحلیل رفتار بتن و فولاد در فونداسیون
بتن و فولاد با ویژگیهای متفاوت خود، مکمل یکدیگر هستند و در کنار هم عملکرد بسیار بهتری نسبت به هر یک به تنهایی ارائه میدهند. بتن در برابر نیروهای فشاری بسیار مقاوم است ولی در برابر نیروهای کششی شکننده است. فولاد، با مقاومت بالای کششی، این ضعف بتن را جبران میکند و شبکهای مقاوم درون فونداسیون ایجاد مینماید. نکته مهم، ضریب انبساط حرارتی تقریباً برابر این دو ماده است که تغییرات دما باعث ایجاد تنش اضافی در محل اتصال نمیشود. تحلیل دقیق رفتار این دو ماده در شرایط مختلف، از جمله بارگذاری دینامیک، تغییر دما و شرایط رطوبتی، اهمیت بالایی دارد و برای طراحی دقیق آرماتور بندی فونداسیون ضروری است. در این مرحله، مهندس طراح باید مشخص کند که چه قطر، فاصله و تعداد میلگردها برای مقاومت بهینه فونداسیون نیاز است.
عوامل مؤثر بر طراحی آرماتور بندی فونداسیون
- شرایط خاک
نوع و مقاومت خاک تعیینکننده شکل، ابعاد و تعداد میلگردها است. خاکهای رسی و سست نیاز به فونداسیون گستردهتر و شبکه آرماتور فشردهتر دارند. خاکهای ماسهای و سنگی تحمل بار بیشتری دارند، اما همچنان طراحی باید مطابق ظرفیت باربری واقعی زمین باشد. بررسی دقیق خاک قبل از طراحی فونداسیون، جلوگیری از نشست ناهمگون و ترک خوردگی را تضمین میکند. آزمایشهای مکانیک خاک شامل SPT، آزمایش بارگذاری صفحهای و تحلیل چگالی خاک از مراحل اولیه طراحی محسوب میشوند. همچنین، ترکیب خاک و آب زیرزمینی باید به دقت در طراحی مد نظر قرار گیرد.
- سطح آب زیرزمینی
وجود آب در زیر فونداسیون یکی از عوامل مهم خطر خوردگی میلگرد است. در این شرایط باید ضخامت کاور بتنی افزایش یابد یا از میلگردهای پوششدار اپوکسی یا فولاد ضدزنگ استفاده شود. همچنین، روشهای زهکشی مناسب باید در طراحی لحاظ شوند تا تماس مستقیم آب با بتن و میلگرد کاهش یابد. آب زیرزمینی میتواند باعث نشست ناهمگون فونداسیون و کاهش مقاومت بتن شود. مهندسین پروژه باید قبل از بتنریزی، سطح آب و خطرات مرتبط با آن را ارزیابی کنند.
- بارهای طراحی
بارهای مرده، زنده و جانبی هر یک تاثیر مستقیمی بر انتخاب قطر و تعداد میلگردها دارند. این بارها با استفاده از نرمافزارهای تخصصی و مطابق آییننامههای ملی و بینالمللی محاسبه میشوند. طراحی صحیح آرماتور بندی، تضمین میکند که شبکه میلگرد قادر به تحمل تمام نیروها در طول عمر سازه باشد. در نقاطی که نیروهای برشی و کششی بیشتر است، تراکم میلگردها افزایش یافته و خاموتهای تقویتی اضافه میشوند. این مرحله، یکی از مهمترین بخشهای طراحی فونداسیون است که مستقیماً با ایمنی سازه مرتبط است.

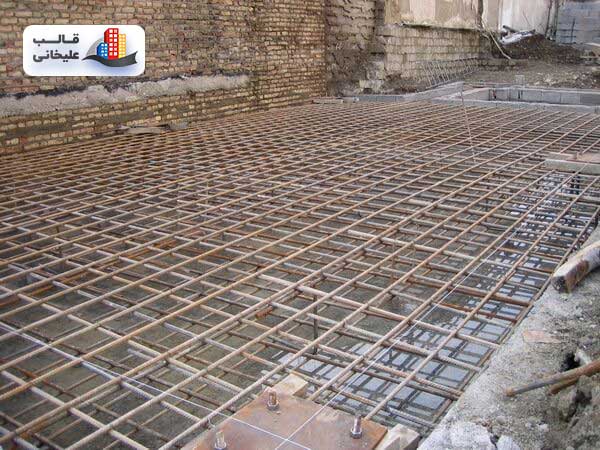

انواع فونداسیون و روش آرماتور بندی
- فونداسیون منفرد
این نوع فونداسیون معمولاً زیر ستونهای جداگانه اجرا میشود. شبکه میلگردها بهصورت دوطرفه در پایین و بالا طراحی میشود و نقاط بحرانی اطراف ستون با میلگردهای اضافی تقویت میشوند. رعایت فاصله استاندارد کاور بتن و خم مناسب میلگردها، از اصلیترین نکات اجرایی است. آرماتور بندی فونداسیون منفرد باید طوری انجام شود که بار ستون به طور یکنواخت به زمین منتقل شود و تنش موضعی ایجاد نگردد. در این حالت، انتخاب قالب مناسب و دقیق از اهمیت بالایی برخوردار است، و سایت قالب علیخانی گزینههای متنوع و استانداردی برای این نوع فونداسیون ارائه میدهد.
- فونداسیون نواری
زیر دیوارهای باربر یا ردیف ستونها اجرا میشود و شامل میلگردهای طولی و عرضی است. تراکم میلگرد در نقاط بحرانی افزایش مییابد و خمها باید مطابق نقشههای سازهای باشند. اجرای صحیح فونداسیون نواری باعث پخش یکنواخت بار دیوارها و جلوگیری از نشست ناهمگون میشود. شبکه آرماتور باید به گونهای طراحی شود که نیروهای کششی و برشی به طور مؤثر جذب شوند. انتخاب قالب استاندارد و تثبیت آن در طول بتنریزی اهمیت زیادی دارد.
- فونداسیون گسترده (رافت)
یکپارچه زیر کل ساختمان قرار میگیرد و معمولاً برای خاکهای ضعیف یا بارهای سنگین استفاده میشود. دو شبکه میلگرد در بالا و پایین فونداسیون اجرا میشود و در محل ستونها تراکم بیشتری دارد. این نوع فونداسیون، پخش یکنواخت بار و جلوگیری از تمرکز تنشها را تضمین میکند. بستن میلگردها با دقت و کنترل فاصلهها، کلید موفقیت در این نوع فونداسیون است. قالبهای استاندارد و مقاوم، مانند آنچه در سایت قالب علیخانی ارائه میشود، اجرای این فونداسیون را ساده و دقیق میکنند.
- فونداسیون شمعی
در مکانهایی که خاک سطحی ضعیف است، از شمع استفاده میشود. میلگرد طولی در مرکز شمع اجرا شده و با خاموتهای مارپیچ یا حلقوی تثبیت میشود. این نوع فونداسیون در برابر کمانش و نیروهای برشی مقاومت بالایی دارد. آرماتور بندی دقیق شمع باعث افزایش ظرفیت باربری و کاهش خطر شکست میشود. طراحی شمع باید مطابق استانداردهای لرزهای انجام شود تا پایداری کامل در شرایط بحرانی تأمین شود.
☑️پیشنهاد میشود بخوانید: انواع سیستمهای قالببندی فونداسیون برای بتنریزی
مراحل اجرایی آرماتور بندی فونداسیون
- آمادهسازی بستر و اجرای بتن مگر برای ایجاد سطح صاف و مقاوم
- قرار دادن اسپیسرها برای حفظ کاور بتنی مناسب
- چیدمان دقیق میلگردهای شبکه تحتانی طبق نقشه
- نصب رکابیها برای تثبیت فاصله بین شبکهها
- اجرای شبکه فوقانی و بستن کامل اتصالات با سیم آرماتوربندی
- بازبینی نهایی پیش از بتنریزی و تأیید توسط ناظر
ملاحظات لرزهای در آرماتور بندی فونداسیون
در مناطق زلزلهخیز، فاصله خاموتها کاهش مییابد، از فولاد با شکلپذیری بالا استفاده میشود و اطراف ستونها با تراکم میلگرد بیشتری تقویت میشود. این اقدامات باعث جذب و مستهلک کردن انرژی زلزله میشود.
استفاده از تجهیزات استاندارد
برای اجرای دقیق و سریع آرماتور بندی فونداسیون، استفاده از قالب بتن فلزی و تجهیزات قالب بندی استاندارد اهمیت زیادی دارد. یکی از منابع معتبر تأمین این تجهیزات، مجموعه پژمان علیخانی است که انواع قالبها و لوازم جانبی مورد نیاز پروژههای عمرانی را ارائه میدهد. در مراحل اجرای فونداسیون، استفاده از قالبهای باکیفیت باعث میشود شکلپذیری و دقت ابعاد بتنریزی بهطور کامل حفظ شود.
جمعبندی
آرماتور بندی فونداسیون، قلب تپنده یک سازه بتنی است. این فرآیند نهتنها مقاومت سازه را تضمین میکند، بلکه دوام، ایمنی و کارایی آن را در طول سالها حفظ مینماید. از طراحی مهندسی گرفته تا اجرای دقیق و کنترل کیفی، هر مرحله نیازمند دانش، تجربه و رعایت استانداردهای روز دنیا است. برای اطمینان از اجرای صحیح، استفاده از مصالح باکیفیت و تجهیزات استاندارد که میتوانید آنها را از شرکت قالب علیخانی ۰۹۱۳۱۱۷۷۰۷۸ تهیه کنید یک ضرورت غیرقابلانکار است.
