روش صحیح نصب و تنظیم ارتفاع جک سقفی در قالب‌بندی
در پروژه‌های ساختمانی، یکی از مهم‌ترین ابزارها برای پشتیبانی سازه‌های بتنی، جک سقفی است. جک‌های سقفی با نام‌های مختلفی مانند تلسکوپی، صلیبی، لقمه‌ای و T شناخته می‌شوند و نقش حیاتی در قالب‌بندی و ایمنی سقف‌ها دارند. نصب نادرست یا تنظیم ارتفاع غیر استاندارد جک‌ها می‌تواند منجر به مشکلات جدی، از جمله ترک‌خوردگی بتن یا حتی سقوط قالب‌ها شود. در این مقاله قصد داریم به صورت کامل و کاربردی، روش نصب صحیح جک سقفی، نکات ایمنی و تنظیم ارتفاع استاندارد را بررسی کنیم و شما را با مزایای خرید از مجموعه جک و قالب پژمان علیخانی آشنا کنیم.
اهمیت نصب صحیح جک سقفی
جک سقفی به عنوان ستون موقت پشتیبان قالب فلزی بتن عمل می‌کند. نصب صحیح آن به دلایل زیر اهمیت دارد:
- ایمنی سازه: جک‌های سقفی، وزن قالب و بتن تازه را تحمل می‌کنند. نصب غیر اصولی می‌تواند باعث ریزش سقف یا قالب‌ها شود.
- کیفیت بتن: اگر جک‌ها به درستی تنظیم نشوند، بتن به صورت ناهموار گیر می‌کند و ترک‌های سطحی ایجاد می‌شود.
- کارایی پیمانکار: نصب درست باعث کاهش زمان قالب‌بندی و تسریع روند پروژه می‌شود.
اجزای اصلی جک سقفی
برای نصب صحیح، ابتدا باید اجزای جک سقفی را بشناسیم:
- پایه جک: کف جک که روی زمین قرار می‌گیرد و بار را منتقل می‌کند.
- لوله داخلی و خارجی: طول جک از طریق این لوله‌ها تنظیم می‌شود.
- پیچ تنظیم (پیچ لقمه‌ای یا صلیبی): ارتفاع دقیق جک را تعیین می‌کند.
- صفحه بالایی: قالب بتن روی این صفحه قرار می‌گیرد و بار سقف را تحمل می‌کند.
شناخت دقیق این اجزا کمک می‌کند تا جک‌ها به درستی مونتاژ و تنظیم شوند.
بازرسی جک سقفی قبل از نصب
قبل از قرار دادن جک‌های سقفی در محل قالب‌بندی، باید وضعیت ظاهری و عملکردی آنها بررسی شود. استفاده از جکی که لوله آن خم شده، رزوه آن آسیب دیده یا صفحه بالایی و پایینی آن دچار تغییر شکل شده است، می‌تواند پایداری سیستم قالب‌بندی را کاهش دهد.
در زمان بازرسی، موارد زیر را بررسی کنید:
- صاف و بدون تاب بودن لوله داخلی و خارجی
- سالم بودن رزوه و مهره تنظیم
- نبود ترک یا شکستگی در محل جوش‌ها
- سالم بودن صفحه بالایی و پایینی
- نبود تغییر شکل یا فرورفتگی شدید در لوله‌ها
- حرکت روان قسمت تنظیم ارتفاع
- سالم بودن پین، گوه یا قطعات نگهدارنده مربوط به مدل جک
- تمیز بودن رزوه و نبود بتن خشک‌شده یا آلودگی شدید روی آن
در جک‌های دست دوم، این بررسی اهمیت بیشتری دارد؛ زیرا ظاهر سالم جک به تنهایی نمی‌تواند سلامت فنی آن را تضمین کند.
اندازه‌گیری ارتفاع محل قالب‌بندی قبل از نصب جک
قبل از نصب جک‌ها باید ارتفاع مورد نیاز از کف محل نصب تا قسمت زیرین سیستم قالب‌بندی اندازه‌گیری شود. این کار کمک می‌کند جکی انتخاب شود که محدوده تنظیم ارتفاع مناسبی برای پروژه داشته باشد.
بهتر است ارتفاع مورد نیاز در چند نقطه مختلف اندازه‌گیری شود؛ زیرا ممکن است کف پروژه کاملاً هم‌تراز نباشد. اختلاف ارتفاع میان نقاط مختلف می‌تواند باعث شود بعضی جک‌ها بیش از حد باز یا بسته شوند.
پس از مشخص شدن ارتفاع، جک‌ها باید به گونه‌ای تنظیم شوند که ضمن رسیدن به تراز مورد نظر، در محدوده مناسب کاری خود قرار داشته باشند. نباید برای جبران اختلاف ارتفاع زیاد، جک را بیش از حد مجاز باز کرد یا زیر آن از مصالح نامطمئن استفاده کرد.
مراحل نصب و تنظیم جک سقفی
نصب جک سقفی باید به صورت مرحله‌به‌مرحله انجام شود تا جک‌ها در موقعیت مناسب قرار گرفته، به شکل قائم مستقر شوند و بتوانند بار سیستم قالب‌بندی را به صورت صحیح منتقل کنند. قبل از شروع نصب، باید وضعیت محل اجرا، سلامت جک‌ها و ارتفاع مورد نیاز قالب‌بندی بررسی شود.
مرحله ۱: آماده‌سازی و بررسی محل نصب
قبل از قرار دادن جک‌ها، محل نصب باید از نظر استحکام و وضعیت سطح بررسی شود. پایه جک باید روی سطحی قرار بگیرد که توانایی تحمل بار واردشده را داشته باشد و در هنگام اجرای قالب‌بندی دچار نشست یا جابه‌جایی نشود.
سطح زیر جک باید تا حد امکان صاف و پایدار باشد. وجود خاک سست، آب جمع‌شده، نخاله ساختمانی یا مصالحی که احتمال جابه‌جایی آنها وجود دارد، می‌تواند پایداری جک را کاهش دهد.
در صورتی که شرایط کف مناسب نباشد، ابتدا باید وضعیت محل استقرار اصلاح شود. استفاده از قطعات نامطمئن یا مصالح ناپایدار برای تراز کردن پایه جک توصیه نمی‌شود.
مرحله ۲: بازرسی جک قبل از نصب
پیش از نصب، تمام جک‌ها را از نظر سلامت ظاهری بررسی کنید. لوله داخلی و خارجی نباید دارای خمیدگی یا تغییر شکل قابل توجه باشند و صفحات بالایی و پایینی نیز باید سالم و بدون آسیب جدی باشند.
رزوه، مهره تنظیم، پین و سایر قطعات مربوط به مکانیزم تنظیم ارتفاع نیز باید بررسی شوند. همچنین محل جوش اتصال صفحات به لوله باید فاقد ترک یا شکستگی باشد.
در مورد جک‌های دست دوم، این مرحله اهمیت بیشتری دارد؛ زیرا استفاده قبلی، ضربه یا بارگذاری نامناسب ممکن است باعث تغییر شکل قطعات یا آسیب به اتصالات شده باشد.
مرحله ۳: اندازه‌گیری ارتفاع محل قالب‌بندی
قبل از تنظیم جک‌ها، ارتفاع مورد نیاز از سطح استقرار جک تا قسمت زیرین سیستم قالب‌بندی اندازه‌گیری می‌شود. بهتر است این اندازه‌گیری در چند نقطه انجام شود تا اختلاف احتمالی ارتفاع در کف یا قالب مشخص شود.
هدف این است که جک انتخاب‌شده در محدوده مناسب تنظیم ارتفاع خود قرار گیرد و برای رسیدن به ارتفاع مورد نیاز، بیش از حد باز یا بسته نشود.
اگر ارتفاع نقاط مختلف پروژه با یکدیگر تفاوت دارد، این اختلاف باید پیش از نصب نهایی جک‌ها در نظر گرفته شود.
مرحله ۴: قرار دادن پایه جک در محل مناسب
پس از مشخص شدن محل نصب، پایه پایینی جک در موقعیت مورد نظر قرار می‌گیرد. صفحه پایینی باید تماس مناسبی با سطح زیرین داشته باشد و جک نباید روی لبه، سطح لغزنده یا نقطه‌ای با تماس ناکافی قرار گیرد.
جک‌ها باید مطابق نقشه یا سیستم اجرایی قالب‌بندی در محل تعیین‌شده قرار بگیرند. در این مرحله بهتر است قبل از تنظیم ارتفاع، موقعیت تمام جک‌ها یک بار بررسی شود.
مرحله ۵: تنظیم اولیه ارتفاع جک
پس از قرار گرفتن جک در محل مناسب، ارتفاع آن به صورت اولیه تنظیم می‌شود. در این مرحله، هدف رساندن صفحه بالایی جک به نزدیکی ارتفاع مورد نیاز قالب است و هنوز تنظیم نهایی انجام نشده است.
لوله داخلی باید به اندازه مورد نیاز از لوله خارجی خارج شود و قطعه نگهدارنده آن، مانند پین یا گوه مربوط به مدل جک، در وضعیت صحیح قرار گیرد.
پس از آن، مکانیزم تنظیم ارتفاع برای رسیدن به ارتفاع دقیق‌تر مورد استفاده قرار می‌گیرد.
مرحله ۶: قرار دادن جک زیر سیستم قالب‌بندی
پس از تنظیم اولیه، صفحه بالایی جک باید در محل مناسب زیر عضو نگهدارنده قالب قرار گیرد. تماس صفحه بالایی با عضو سازه‌ای یا سیستم قالب‌بندی باید به شکل مناسب و پایدار باشد.
جک نباید به صورت مایل یا خارج از محور بار قرار گیرد. همچنین نباید تنها بخشی از صفحه بالایی با عضو بالای خود در تماس باشد.
در سیستم‌های مختلف قالب‌بندی، نحوه قرارگیری جک ممکن است متفاوت باشد؛ بنابراین باید جزئیات اجرایی سیستم مورد استفاده نیز رعایت شود.
مرحله ۷: شاقول کردن جک
پس از قرار گرفتن جک در موقعیت خود، قائم بودن آن باید بررسی شود. جک باید تا حد امکان در راستای عمودی قرار داشته باشد تا انتقال نیرو در امتداد محور جک انجام شود.
برای کنترل می‌توان از تراز دستی، شاقول یا ابزارهای مناسب اندازه‌گیری استفاده کرد. بهتر است وضعیت جک از دو جهت بررسی شود تا انحراف آن فقط در یک محور کنترل نشود.
اگر جک کج باشد، ابتدا باید علت انحراف مشخص شود. برای مثال ممکن است پایه روی سطح ناصاف قرار گرفته باشد یا صفحه پایینی تماس مناسبی با سطح نداشته باشد. پس از اصلاح شرایط استقرار، شاقول بودن جک دوباره بررسی می‌شود.
مرحله ۸: تنظیم نهایی ارتفاع
پس از قرار گرفتن سیستم قالب‌بندی، تنظیم دقیق ارتفاع انجام می‌شود. مکانیزم تنظیم جک باید به صورت تدریجی استفاده شود تا صفحه بالایی به ارتفاع مورد نظر برسد.
در این مرحله، تراز قالب در نقاط مختلف بررسی می‌شود و در صورت وجود اختلاف ارتفاع، جک‌های مربوطه به صورت تدریجی تنظیم می‌شوند.
بهتر است تنظیم ارتفاع فقط بر اساس یک نقطه انجام نشود؛ زیرا ممکن است قالب در یک قسمت تراز باشد اما در قسمت دیگری اختلاف ارتفاع داشته باشد. کنترل چند نقطه‌ای باعث می‌شود تراز کلی سیستم دقیق‌تر شود.
مرحله ۹: کنترل تراز قالب
پس از تنظیم ارتفاع جک‌ها، تراز بودن سیستم قالب‌بندی باید کنترل شود. برای پروژه‌های کوچک می‌توان از تراز دستی و برای پروژه‌های بزرگ‌تر از ابزارهای دقیق‌تر مانند تراز لیزری استفاده کرد.
در صورت مشاهده اختلاف، ابتدا محل اختلاف مشخص شده و سپس جک مربوطه به صورت تدریجی تنظیم می‌شود.
این کار باید تا رسیدن قالب به تراز مورد نظر ادامه پیدا کند. در این مرحله از اعمال فشار یا ضربه شدید به جک، رزوه یا مهره تنظیم خودداری کنید.
مرحله ۱۰: کنترل نهایی تمام جک‌ها
پس از پایان تنظیم، تمام جک‌ها باید یک بار دیگر بررسی شوند. در این کنترل، موارد زیر مورد توجه قرار می‌گیرند:
- قائم بودن جک‌ها
- تماس مناسب صفحه پایینی با سطح زیرین
- قرارگیری صحیح صفحه بالایی زیر قالب
- ثابت بودن پین یا قطعه نگهدارنده
- سلامت رزوه و مهره تنظیم
- نبود جک بیش از حد بازشده
- تراز بودن سیستم قالب‌بندی
- نبود جک شل یا بدون تماس مناسب
- مناسب بودن شرایط مهاربندی سیستم
این مرحله اهمیت زیادی دارد، زیرا ممکن است در زمان تنظیم یک جک، وضعیت جک‌های مجاور نیز تغییر کند. بنابراین کنترل نهایی باید پس از تکمیل تمام تنظیمات انجام شود.
مرحله ۱۱: کنترل پیش از بتن‌ریزی
پیش از شروع بتن‌ریزی، وضعیت کلی سیستم قالب‌بندی و جک‌ها باید مجدداً بررسی شود. در این مرحله باید مطمئن شوید که جک‌ها در محل خود ثابت هستند، پایه‌ها شرایط مناسبی دارند و قالب در ارتفاع و تراز مورد نظر قرار گرفته است.
همچنین نباید هیچ‌گونه مصالح، ابزار یا مانعی در محل پایه جک وجود داشته باشد که بتواند باعث جابه‌جایی یا تغییر وضعیت آن شود.
در پروژه‌های مهم یا دارای بارگذاری قابل توجه، کنترل نهایی باید مطابق نقشه‌های اجرایی، مشخصات سیستم قالب‌بندی و الزامات ایمنی پروژه انجام شود.
مرحله ۱۲: بازبینی حین اجرای عملیات
کنترل جک‌ها فقط به زمان نصب محدود نمی‌شود. در طول عملیات قالب‌بندی و پیش از بتن‌ریزی، باید وضعیت سیستم به صورت دوره‌ای بررسی شود.
اگر نشانه‌هایی مانند جابه‌جایی جک، تغییر تراز قالب، تغییر شکل قطعات یا شل شدن اتصالات مشاهده شد، عملیات باید متوقف و علت مشکل بررسی شود.
هدف از این بازبینی، اطمینان از حفظ وضعیت پایدار سیستم قالب‌بندی تا پایان مرحله‌ای است که جک‌ها وظیفه نگهداری بار را بر عهده دارند.
فاصله استاندارد بین جک‌ها
فاصله جک‌های سقفی عدد ثابتی برای تمام پروژه‌ها ندارد و باید بر اساس نوع قالب‌بندی، وزن بتن تازه، ضخامت سقف، دهانه‌ها، مشخصات تیرک‌ها و ظرفیت سیستم نگهدارنده تعیین شود. بنابراین استفاده از یک فاصله ثابت بدون بررسی شرایط پروژه توصیه نمی‌شود.
چگونه جک سقفی را شاقول کنیم؟
جک سقفی باید تا حد امکان در راستای قائم قرار گیرد تا بار به شکل مناسب در امتداد محور جک منتقل شود. پس از قرار دادن جک، وضعیت عمودی آن را می‌توان با تراز دستی یا ابزارهای مناسب کنترل کرد.
برای شاقول کردن جک:
- جک را روی سطح مناسب قرار دهید.
- لوله را در راستای عمودی تنظیم کنید.
- وضعیت جک را از دو جهت عمود بر هم بررسی کنید.
- در صورت وجود انحراف، محل قرارگیری یا تنظیم جک را اصلاح کنید.
- پس از تثبیت، دوباره شاقول بودن آن را بررسی کنید.
جک کج را نباید صرفاً با سفت کردن مهره تحت فشار قرار داد تا ظاهراً در جای خود ثابت شود. ابتدا باید علت انحراف، مانند ناهمواری سطح زیرین یا استقرار نامناسب، برطرف شود.
نکات ایمنی هنگام نصب
- از کلاه و جلیقه ایمنی استفاده کنید.
- هیچ کارگری نباید در زیر سقف قرار گیرد تا جک‌ها تثبیت نشوند.
- جک‌ها را به صورت مورب یا ناپایدار نصب نکنید.
- وزن قالب و بتن نباید از تحمل بار جک بیشتر باشد.
- در پروژه‌های بلند، از جک‌های صنعتی با قطر بیشتر و طول بلند استفاده کنید.

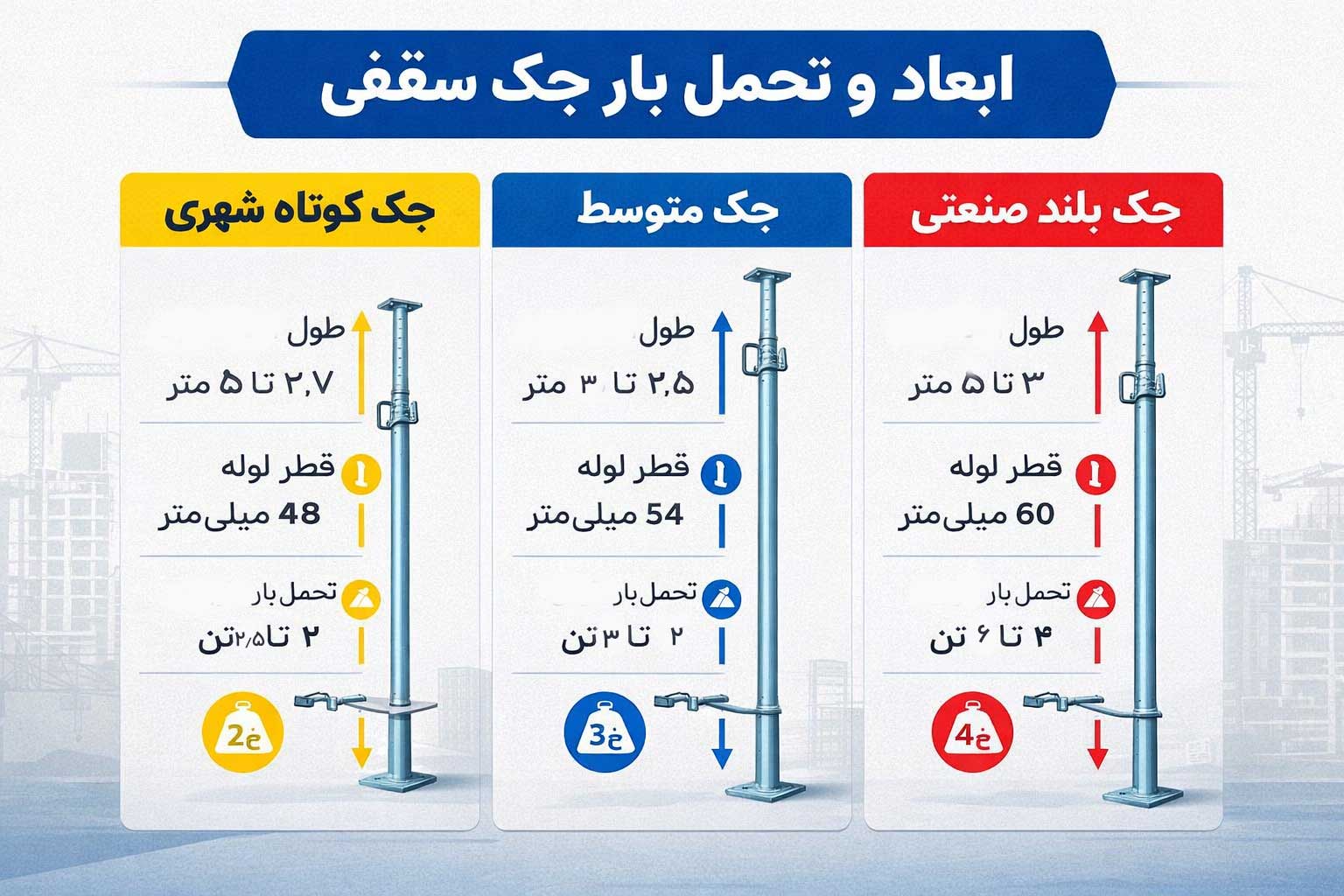

تنظیم ارتفاع استاندارد
ارتفاع استاندارد جک سقفی به نوع پروژه بستگی دارد:
توجه: در پروژه‌های صنعتی و شهری، بهتر است جک مناسب با ارتفاع و بار مورد نیاز انتخاب شود تا ایمنی تضمین شود.
بهترین زمان برای تنظیم ارتفاع جک سقفی
تنظیم جک سقفی بهتر است در چند مرحله انجام شود. ابتدا ارتفاع جک به صورت اولیه تنظیم می‌شود و پس از استقرار قالب، تراز نهایی بررسی می‌شود.
پس از تکمیل چیدمان سیستم قالب‌بندی نیز باید یک بار دیگر ارتفاع و وضعیت جک‌ها کنترل شود. این کنترل اهمیت زیادی دارد، زیرا وزن قطعات قالب، جابه‌جایی کارگران و تغییرات جزئی در وضعیت پایه‌ها می‌تواند باعث تغییر تراز بعضی نقاط شود.
بنابراین تنظیم ارتفاع نباید تنها یک بار و بدون کنترل مجدد انجام شود؛ بازبینی نهایی پیش از بتن‌ریزی بخش مهمی از فرآیند قالب‌بندی است.
مزایای خرید جک سقفی از مجموعه جک و قالب پژمان علیخانی
- جک سقفی نو و دست دوم با کیفیت: مناسب برای انواع پروژه‌ها.
- ارسال سریع به سراسر کشور: حتی در حجم‌های بالا.
- پشتیبانی فنی و مشاوره: انتخاب بهترین جک مطابق نیاز پروژه.
- قیمت رقابتی: امکان خرید عمده با تخفیف ویژه.
سوالات متداول
چگونه جک سقفی را تنظیم کنیم؟
ابتدا جک در محل مناسب و روی سطح پایدار قرار می‌گیرد، سپس ارتفاع آن به صورت اولیه تنظیم می‌شود. پس از استقرار قالب، ارتفاع و تراز آن با ابزار مناسب کنترل شده و تنظیم نهایی انجام می‌شود.
چگونه جک سقفی را شاقول کنیم؟
پس از قرار دادن جک روی پایه مناسب، وضعیت قائم آن از دو جهت بررسی می‌شود. در صورت وجود انحراف، ابتدا باید علت ناپایداری یا ناهمواری سطح زیرین برطرف شود و سپس جک دوباره شاقول شود.
آیا می‌توان جک سقفی را روی زمین ناهموار نصب کرد؟
خود سطح زیر جک باید شرایط مناسبی برای انتقال بار داشته باشد. در صورت وجود ناهمواری یا ضعف سطح، ابتدا باید شرایط استقرار اصلاح شود و نباید با استفاده از مصالح نامطمئن، جک را به صورت موقت تراز کرد.
آیا جک سقفی باید کاملاً عمودی باشد؟
جک باید تا حد امکان در راستای قائم قرار گیرد تا انتقال بار در امتداد محور آن انجام شود. استفاده از جک کج یا ناپایدار می‌تواند عملکرد سیستم نگهدارنده را تحت تأثیر قرار دهد.
چه زمانی باید ارتفاع جک سقفی را تنظیم کرد؟
تنظیم ارتفاع معمولاً در مرحله آماده‌سازی قالب انجام می‌شود و پس از قرار گرفتن کامل سیستم قالب‌بندی باید مجدداً ارتفاع و تراز کنترل شود. همچنین پیش از بتن‌ریزی، کنترل نهایی وضعیت جک‌ها اهمیت دارد.
آیا جک سقفی دست دوم قابل استفاده است؟
در صورت سالم بودن جک و تأیید وضعیت فنی آن، ممکن است قابل استفاده باشد. پیش از استفاده باید لوله‌ها، صفحات، رزوه، مهره، جوش‌ها و سایر قطعات از نظر آسیب یا تغییر شکل بررسی شوند.
جمع‌بندی
نصب و تنظیم صحیح جک سقفی نقش حیاتی در کیفیت و ایمنی قالب‌بندی دارد. انتخاب جک مناسب، نصب دقیق، بررسی تراز بودن و رعایت نکات ایمنی، تضمین‌کننده یک سازه بتنی مقاوم و بدون مشکل است. برای خرید جک‌های سقفی نو و دست دوم با کیفیت، مشاوره تخصصی و ارسال سریع، مجموعه جک و قالب پژمان علیخانی بهترین گزینه شماست.
